Bạn đang tìm hiểu về hệ thống điện công nghiệp và thường xuyên nghe nhắc đến tủ điện hạ thế? Đây là một thiết bị cốt lõi, đóng vai trò không thể thiếu trong bất kỳ công trình, nhà máy hay tòa nhà nào. Vậy, tủ điện hạ thế là gì? Cấu tạo của nó ra sao và tại sao nó lại quan trọng đến vậy?
Bài viết này, Hồng Ân sẽ giúp bạn giải đáp những thắc mắc trên, cung cấp cái nhìn tổng quan và sâu sắc về vai trò của tủ điện hạ thế trong việc đảm bảo an toàn và hiệu suất vận hành hệ thống điện.
Tủ Điện Hạ Thế Là Gì?
Tủ điện hạ thế (Low Voltage Switchboard) là một loại tủ điện được sử dụng để phân phối điện cho các tải tiêu thụ có điện áp dưới 1000V (thường là 380V/220V tại Việt Nam). Đây là điểm cuối cùng trong chuỗi phân phối điện từ lưới điện quốc gia hoặc máy biến áp, trước khi cấp nguồn trực tiếp đến các thiết bị, máy móc trong nhà máy, tòa nhà hoặc khu dân cư.
Chức năng chính của tủ điện hạ thế bao gồm:
- Phân phối điện: Cấp nguồn điện từ một nguồn chính đến nhiều nhánh tải khác nhau.
- Bảo vệ hệ thống: Bảo vệ các thiết bị điện và con người khỏi các sự cố như quá tải, ngắn mạch, rò rỉ điện, mất pha…
- Điều khiển và vận hành: Điều khiển hoạt động của các thiết bị điện, giám sát thông số và đảm bảo hệ thống hoạt động ổn định.
Cấu Tạo Của Tủ Điện Hạ Thế
Một tủ điện hạ thế hoàn chỉnh được cấu thành từ nhiều bộ phận quan trọng, bao gồm cả vỏ tủ và các thiết bị điện bên trong.
1. Vỏ Tủ Điện
Vỏ tủ điện hạ thế thường được làm từ thép tấm mạ kẽm hoặc inox, sau đó được sơn tĩnh điện để tăng cường độ bền, khả năng chống ăn mòn và tính thẩm mỹ. Vỏ tủ có các đặc điểm:
- Kích thước đa dạng: Tùy thuộc vào số lượng và kích thước thiết bị bên trong, cũng như yêu cầu không gian lắp đặt.
- Tiêu chuẩn bảo vệ (IP): Vỏ tủ được thiết kế với các cấp độ bảo vệ IP khác nhau (ví dụ: IP4X, IP54, IP65) để chống bụi, nước xâm nhập, phù hợp với môi trường lắp đặt trong nhà hoặc ngoài trời.
- Kết cấu: Bao gồm khung tủ, tấm vách, cửa tủ, đế tủ và các phụ kiện khác như bản lề, khóa, gioăng chống nước.

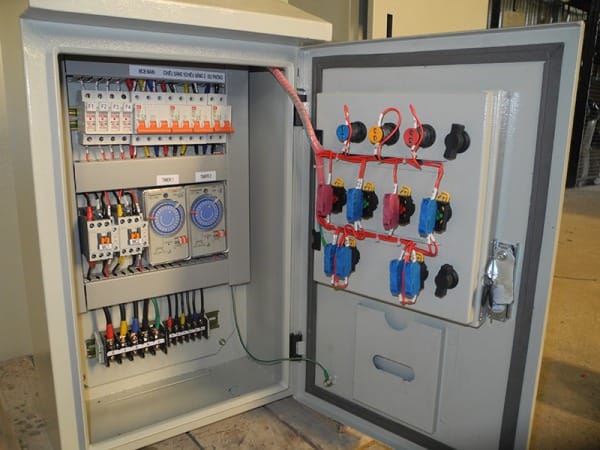

2. Thiết Bị Điện Bên Trong Tủ
Đây là “linh hồn” của tủ điện, bao gồm các linh kiện tủ điện và thiết bị điều khiển, bảo vệ:
- Thiết bị đóng cắt và bảo vệ:
- Máy cắt không khí (ACB – Air Circuit Breaker): Dùng cho dòng điện lớn, bảo vệ tổng cho hệ thống.
- Áp tô mát khối (MCCB – Moulded Case Circuit Breaker): Bảo vệ các nhánh tải trung bình.
- Áp tô mát tép (MCB – Miniature Circuit Breaker): Bảo vệ các nhánh tải nhỏ, mạch chiếu sáng.
- Rơ le nhiệt, rơ le bảo vệ: Bảo vệ động cơ và các thiết bị khác khỏi quá tải, mất pha…
- Cầu chì: Bảo vệ quá dòng cho các mạch điều khiển.
- Thiết bị điều khiển và giám sát:
- Khởi động từ (Contactor): Dùng để đóng ngắt mạch điện động lực, điều khiển động cơ.
- Rơ le trung gian, Timer: Thực hiện các chức năng điều khiển logic.
- PLC (Programmable Logic Controller): Bộ điều khiển lập trình, dùng cho các hệ thống phức tạp, tự động hóa cao.
- Đồng hồ đo lường: Ampe kế, Vôn kế, Công tơ điện, đồng hồ đo tần số, đo công suất… để giám sát các thông số điện.
- Đèn báo pha, nút nhấn, công tắc chọn: Để vận hành và theo dõi trạng thái hoạt động của tủ.
- Thanh cái (Busbar): Dùng để dẫn điện chính trong tủ, kết nối các thiết bị với nhau. Thanh cái thường được làm bằng đồng, có khả năng dẫn điện tốt và chịu tải cao.
- Dây dẫn điện: Các loại cáp, dây dẫn được sử dụng để kết nối các thiết bị bên trong tủ, đảm bảo truyền tải điện an toàn và ổn định.
- Thiết bị chống sét (SPD – Surge Protection Device): Bảo vệ hệ thống khỏi các xung quá áp do sét đánh hoặc chuyển mạch đột ngột.
Vai Trò Quan Trọng Của Tủ Điện Hạ Thế Trong Công Nghiệp
Trong bất kỳ môi trường công nghiệp hay dân dụng quy mô lớn nào, tủ điện hạ thế đều đóng vai trò then chốt, đảm bảo sự vận hành liên tục và an toàn của hệ thống điện.
1. Đảm Bảo An Toàn Điện
Đây là vai trò hàng đầu của tủ điện hạ thế. Các thiết bị bảo vệ như MCCB, MCB, rơ le sẽ tự động ngắt mạch khi có sự cố (ngắn mạch, quá tải, rò rỉ điện), ngăn ngừa cháy nổ, hư hỏng thiết bị và bảo vệ an toàn cho con người.
2. Phân Phối Nguồn Điện Hiệu Quả
Tủ điện hạ thế tập trung và phân chia nguồn điện đến từng khu vực, từng máy móc, thiết bị một cách có tổ chức. Điều này giúp dễ dàng quản lý, kiểm soát và tối ưu hóa việc sử dụng năng lượng, tránh lãng phí.
3. Điều Khiển Và Giám Sát Hệ Thống
Thông qua các thiết bị điều khiển và đo lường, tủ điện hạ thế cho phép người vận hành:
- Bật/tắt các thiết bị, dây chuyền sản xuất.
- Giám sát các thông số điện áp, dòng điện, công suất… theo thời gian thực.
- Phát hiện sớm các bất thường để có biện pháp xử lý kịp thời.
- Tích hợp với hệ thống tự động hóa (SCADA, BMS) để điều khiển từ xa và thu thập dữ liệu.
4. Dễ Dàng Mở Rộng Và Bảo Trì
Cấu trúc module của tủ điện hạ thế giúp việc nâng cấp, mở rộng công suất hoặc thay thế các linh kiện tủ điện trở nên dễ dàng và nhanh chóng hơn, giảm thiểu thời gian ngừng hoạt động của hệ thống.
5. Tăng Cường Tính Thẩm Mỹ Và Gọn Gàng
Tất cả các thiết bị điện được lắp đặt gọn gàng, khoa học trong một vỏ tủ chuyên dụng, giúp không gian làm việc trở nên ngăn nắp, chuyên nghiệp hơn, đồng thời hạn chế tác động từ môi trường bên ngoài.
Hồng Ân – Chuyên Gia Giải Pháp Tủ Điện Hạ Thế Toàn Diện
Với nhiều năm kinh nghiệm trong lĩnh vực cơ điện, Công ty TNHH Cơ điện Hồng Ân tự hào là đơn vị uy tín hàng đầu chuyên thiết kế, sản xuất, lắp đặt tủ điện hạ thế theo yêu cầu và cung cấp các loại linh kiện tủ điện chính hãng. Chúng tôi cam kết:
- Sản phẩm đạt tiêu chuẩn chất lượng cao, an toàn và bền bỉ.
- Đội ngũ kỹ sư, kỹ thuật viên giàu kinh nghiệm, chuyên nghiệp, tận tâm.
- Giải pháp tối ưu, tiết kiệm chi phí và phù hợp với đặc thù từng dự án.
- Chế độ bảo hành, bảo trì chu đáo, hỗ trợ kỹ thuật 24/7.
Nếu bạn đang có nhu cầu tìm hiểu, tư vấn hoặc lắp đặt tủ điện hạ thế cho công trình của mình, đừng ngần ngại liên hệ với Hồng Ân ngay hôm nay. Chúng tôi sẵn sàng đồng hành cùng bạn kiến tạo những giải pháp điện an toàn, hiệu quả và bền vững!
